Sicherungen
Bei Sicherungen sind Richtungswechsel erlaubt!

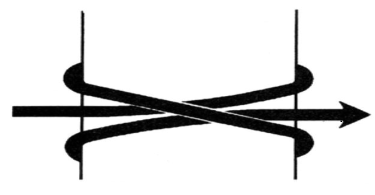

Mastwurf einfach

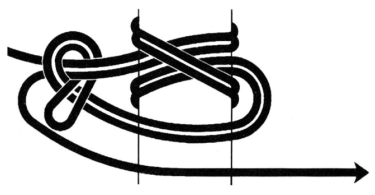

Mastwurf doppelt

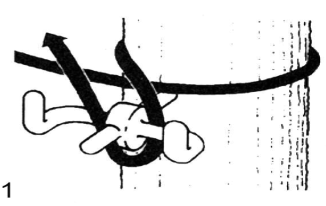

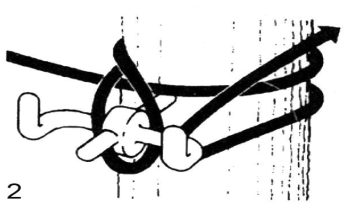

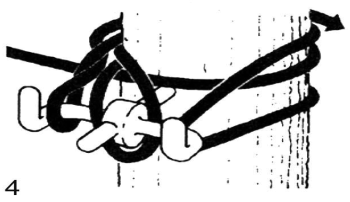

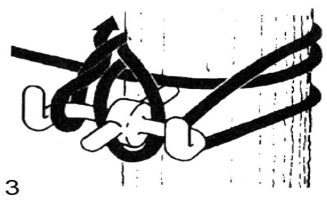

Kabelträger aus Metall
Hinweis: Das Anbringen von Kabelträgern aus Metall an Bäumen ist untersagt!

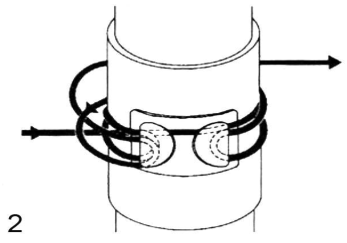

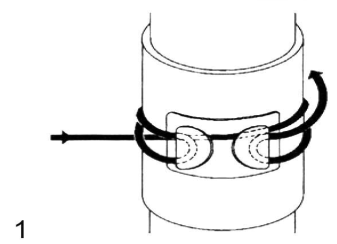

Sicherung mit Manschette
V-Sicherung am Baum
Ausführung:
- Kabel mit Gabelstange auf den Baum legen
- Zwischen zwei Auflagepunkten mit Gabelstange nach unten ziehen
- Mastwurf möglichst hoch am Stamm oder Ast sichern (ohne Leiter zu besteigen)
Arretierbaumschleife am Baum
Ausführung:
- Kabel über einen Ast legen und nach unten ziehen
- Mit Mastwurf möglichst hoch am Stamm oder an einem Ast sichern (ohne Leiter zu besteigen)
- Abgehendes Kabel wieder hoch wegführen
- Das Objekt nicht umgehen

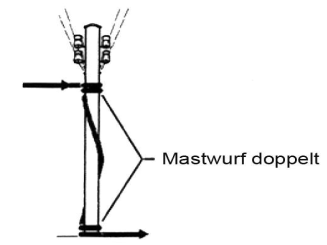

Telefonstange mit Übergang Hoch-/Bodenbau

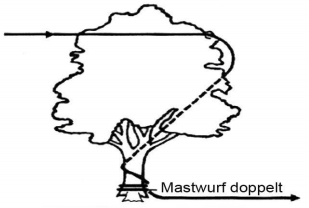

Baum mit Übergang Hoch-/Bodenbau
Stützpunkte
Bei Stützpunkten sind Richtungswechsel nicht erlaubt!
Kabelträger aus Metall
Anwendung: Stützpunkt an Holzmasten

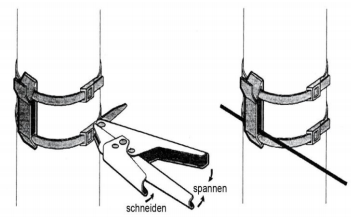

Kabelträger aus Kunststoff
Anwendung: Isolierender Stützpunkt an Metallstangen (Befestigung der Kabelbinder mit Spannzange)
Kabelaufhängehaken
Anwendung: Stützpunkt an Gebäuden oder Bäumen (Vorsicht bei instabilen Dachrinnen oder morschen Ästen)

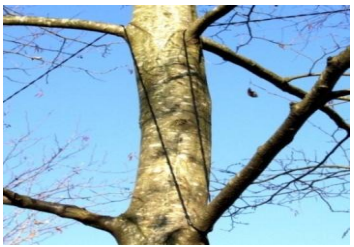

V-Schlaufe
Anwendung: Stützpunkt an Bäumen (Vorsicht bei morschen Ästen)
Rollenverbindung
Neigt sich eine Rolle dem Ende, wird die nächste Rolle wie folgt verbunden:
- Beide Kabelenden mit Mastwurf sichern
- Kabel miteinander verknoten (Zugsentlastung)
- Die Spitzen mit Klemm- oder Schraubverbinder verbinden
- Linienkontrolle durchführen
Linienkontrolle
Bei der Linienkontrolle ruft die Baupatrouille die Anfangsstation auf. Funktioniert die Verbindung, wird Folgendes durchgegeben:
- Wie viele Rollen sind bereits abgerollt worden
- Zeit
- Standort
