Sicherheitsvorschriften Antennen

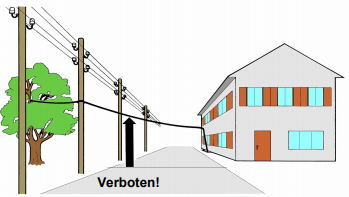

Hinweise: Antennendrähte dürfen weder Stark- noch Schwachtrom-Freileitungen kreuzen (Ausnahme: Feldleitungen zugunsten des Bevölkerungsschutzer). Dies gilt insbesondere für Langdrahtantennen und Wurfantennen.

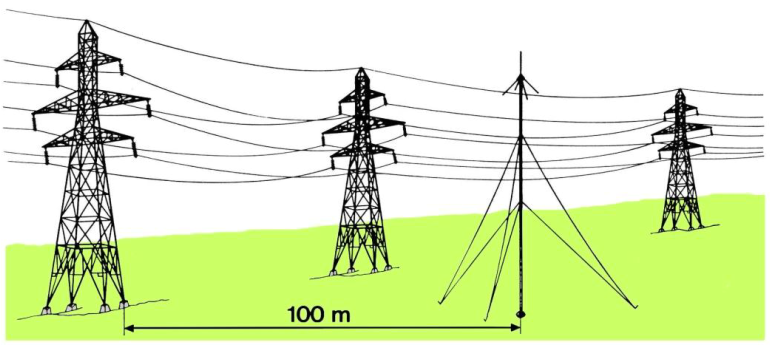

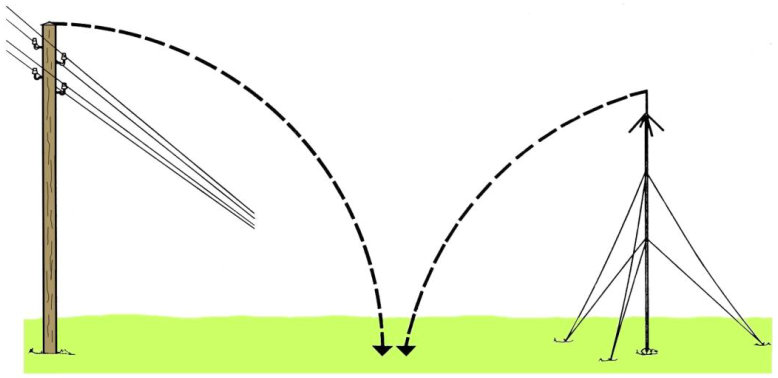

Das Verhalten von Personen bei Arbeiten mit mobilen Sende-Empfansanlagen im Bereich von Starkstromanlagen wird in den "Weisungen über die Verhütung gesundheitlicher Schädigungen im Zivilschutz (Sicherheitsvorschriften)", Nr. 1121-51-d geregelt. Download (361KB)

Montageanleitungunen

Aufbau 4-teilige Antenne

Für die Montage werden mindestens 2 Personen benötigt!

1. Komplettes Material SEA 400 T mitnehmen und den geeigneten Standort auswählen. Antenne immer gegen den Wind aufstellen.
2. Antennenfuss fixieren.
3. Mastrohre eins und zwei zusammenpassen und auf den Antennenfuss stecken. Am zweiten Mastrohr ca. 30 cm unterhalb des verjüngten Endes eine Abspannbride befestigen.
4. Mastrohre drei und vier zusammenpassen und auf die beiden ersten Mastrohre stecken. Am vierten Mastrohr ca. 30 cm oberhalb des Rohrstosses eine weitere Abspannbride befestigen.

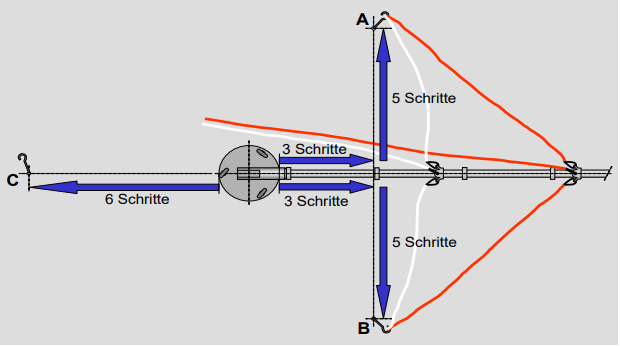

5. Heringe nach entsprechender Anzahl normaler Schritte in den Boden einschlagen. (Die Schritte zählt die gleiche Person ab.)
6. Weisse Abspannschnüre mit dem Karabinerhaken an der unteren Abspannbride und an den Heringen A und B einhängen.
7. Rote Abspannschnüre mit dem Karabinerhaken an der oberen Abspannbride und an den Heringen A und B einhängen.
8. Antennenmast mit Hilfe der Abspannschnüre rot und weiss aufziehen, einhängen und ausrichten. Anschliessend mit Hilfe der Abspannschnüre wieder ablegen. Den Antennenkopf mit den entsprechenden Antennenstäben auf den Antennenmast stecken.
9. Das Koaxialkabel mit Hilfe der Antennenkabelhalter an den aMastrohren befestigen und Antennenmast mit aufgesetztem Antennenkopf wieder aufziehen; Abspannschnüre rot und weiss nachspannen.

Aufbau 3-teilige Antenne

Die Montage funktioniert gleich wie bei der 4-teiligen Antenne, jedoch wird auf das vierte Mastrohr und und die roten Abspannschnüre verzichtet.

Montage Antennenkopf (POLYCOM)

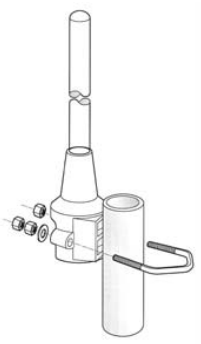

Der Polycom-Adapter wird seitlich an der Mastspitze befestigt, wobei die Kabelführung ausserhalb des Mastrohrs verläuft.

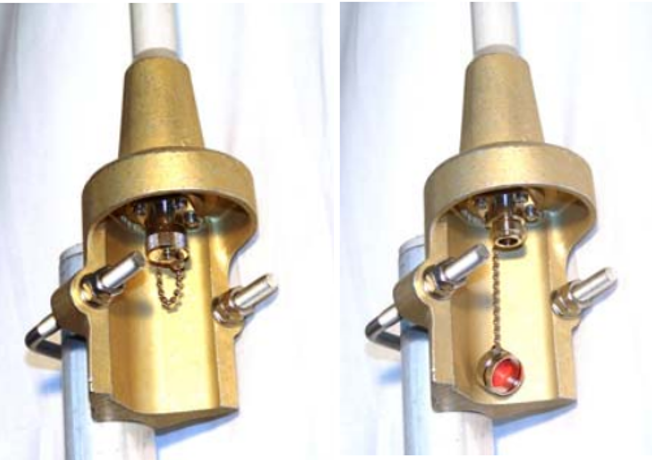

Die Steckerkappe schützt die Buchse vor Verschmutzung und Beschädigung. Das Entfernen der Steckerkappe ist NUR erlaubt, wenn ein Kabel angeschlossen werden soll!

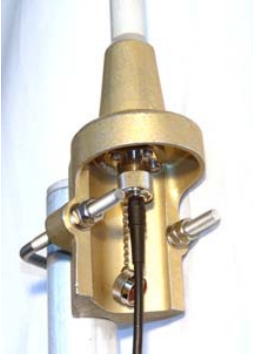

Die Steckerkappe entfernen und das Kabel mit dem Stecker anschliessen. Der Stecker-Gewindering vorsichtig auf das Gewinde drehen und mit der Hand fest anziehen. Keine Zangen oder andere Werkzeuge verwenden!
